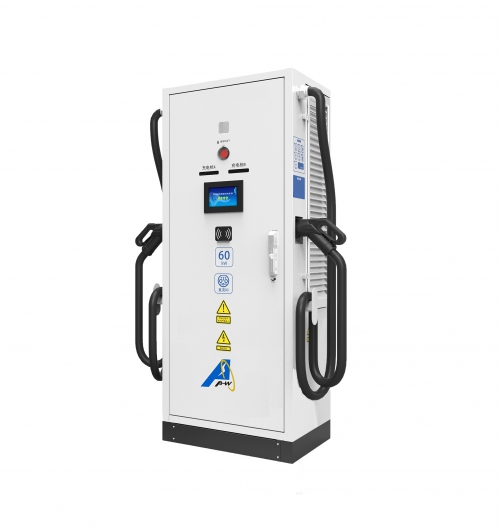

IGBT移动式充电集

IGBT充电模块的设计,充分利用IGBT器件的固有优势,既照顾实际也着眼将来,符合国内的实际技术水平情况,兼顾国际上技术发展路线。

以简洁的电路拓扑为依托,提高装置的可靠性、安全性,降低制造成本和运行成本,大幅度提升设备的使用寿命。在全功率范围内,将功率因数和谐波因数控制在标准要求的范围内。

实现能量双向流动,可扩展为光储充一体设备,拓展更广的能源来源和更宽应用途径。



产品参数
应用场景

一、产品特点


  1、结构简洁,采用IGBT大功率器件为基础的AFE功率电路拓扑;产品模块化设计,安装调试方便、运行维护简单。

  2、核心模块设计寿命超过10年,可靠性高;

  3、功率因数高达0.99以上,网测谐波3%以下 ;

  4、效率高:整体最大转换效率≥95%;

  5、如有需要可实现两组150KW柜内调度,单枪可输出300KW;具备双枪并充功能,应用场景更广;

  6、全封闭免维护式设计,防尘、防潮湿、防盐碱等,特别适合高粉尘、高  污染的场所,如矿区、施工现场;

  7、全封闭式自冷设计,外置散热单元可高压冲洗泥沙灰尘;

  8、高海拔高度影响小,可在5000米海拔下满功率运行;

  9、移动式设计,四支撑脚高低可调、防撞标色、吊装伸缩轴,方便施工现场安装、布置。


二、产品技术支撑


◆ IGBT-150KW AFE模块单元,双向可逆,并网离网功能。


三、产品设计规划


1IGBT充电模块(采用IGBT器件为基础功率变换单元),额定输出功率为2*150KW,输出电压范围480-750伏。

2)其他性能及安全防护等设计规范均参考符合相关国家标准

充电机拓扑架构图如下:


 充电机拓扑架构图



四、IGBT充电模块


  采取AFE电路拓扑。可以实现以下功能特点:

1、在全功率范围内,将功率因数和谐波因数控制在标准要求的范围以内;

2、实现能量双向流动,可扩展为光储充一体设备,拓展更广的能源来源和更宽的应用途径;

3、线路简洁,只经过一次电力电子功率变换;

4、拓扑创新,采用高压隔离 IGBT大功率器件为基础的AFE功率电路拓扑,简单、可靠;

5、可靠性保障,核心模块设计寿命超过10年 ;

6、模块化设计,安装调试方便、运行维护简单。


充电模块的主电路拓扑图如下:


 2 充电模块拓扑图


  采用三相全桥拓扑,能量可双向流动,可并机运行,变换单元根据负载情况结合上位机给出的电压、电流、功率数据自主决定工作状态,无需上位机及其它控制部分参与。

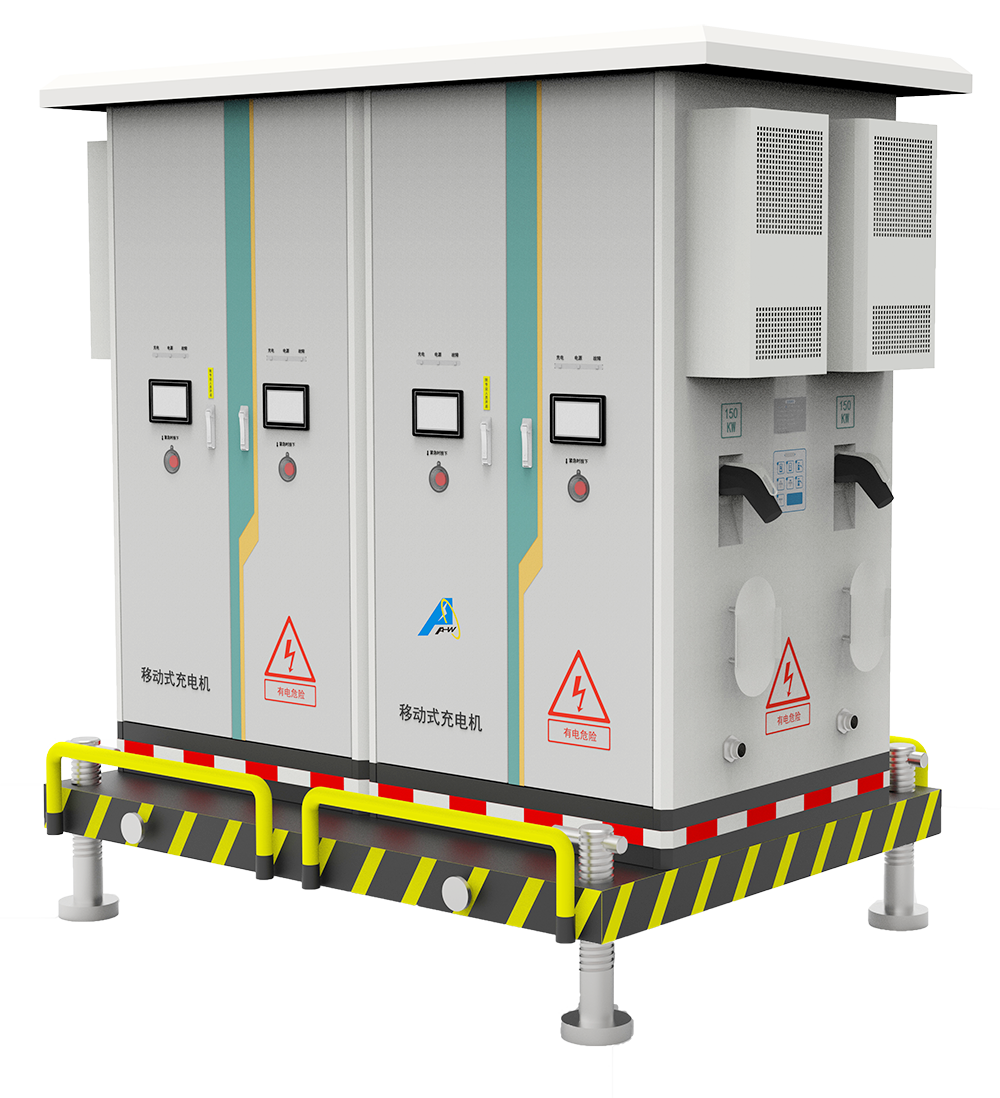

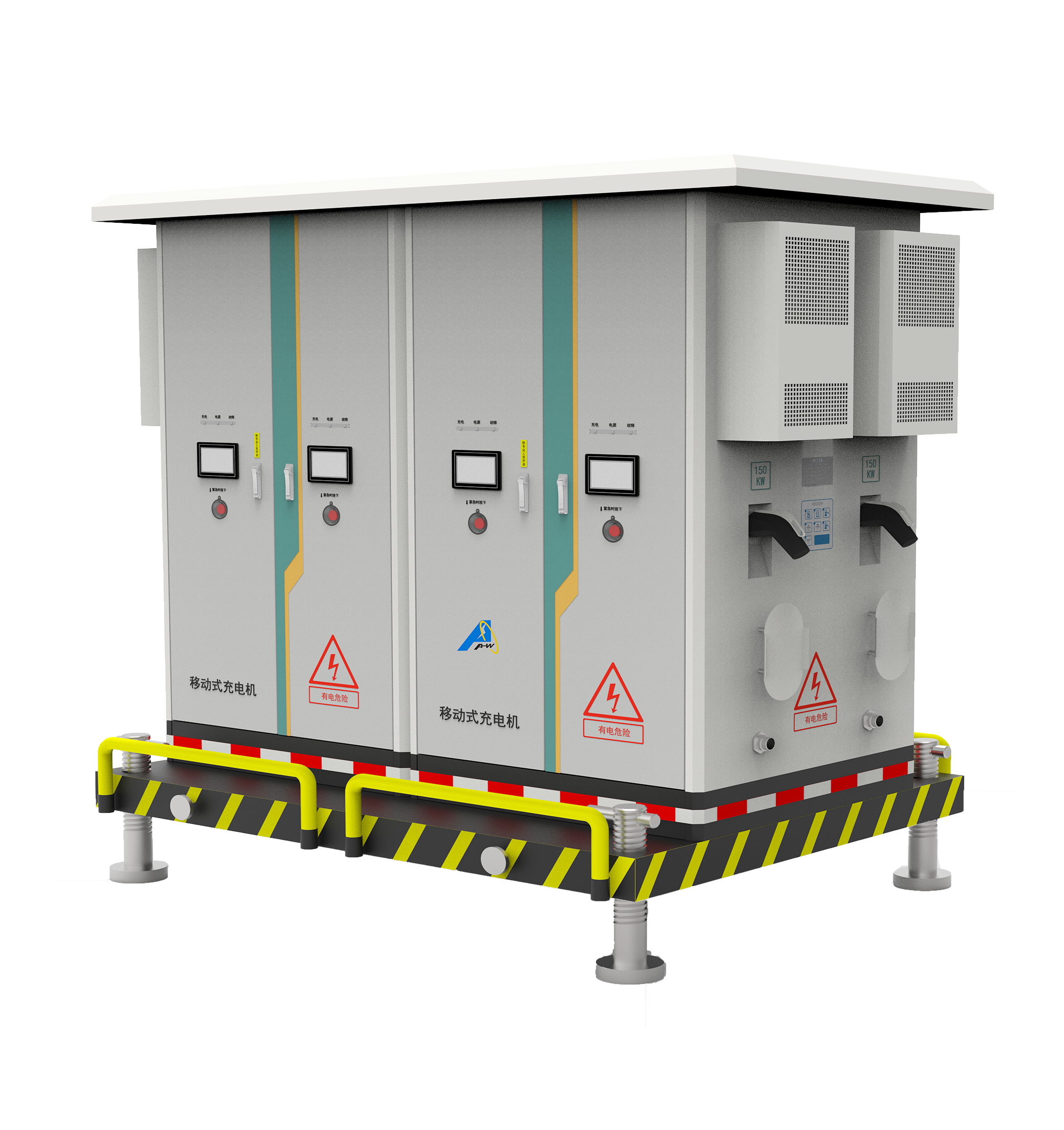

五、产品示意图


    产品尺寸:长宽高(含平台高度)2.4*1.8*2.5米。

    产品重量:含平台约4吨。

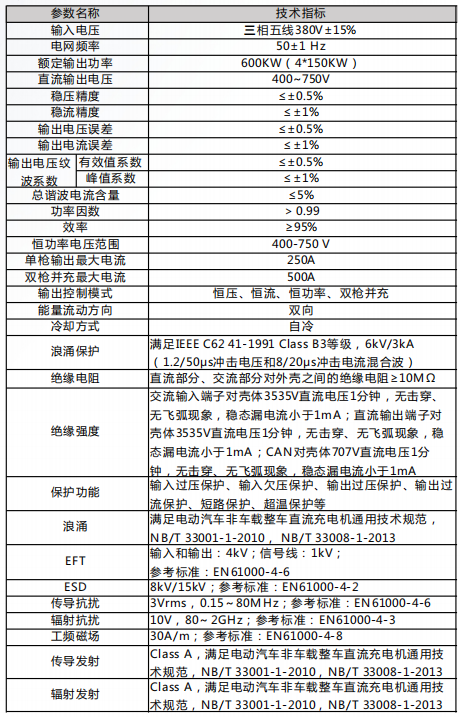

六、技术参数








(电动混泥土搅拌车)

(电动大型载货车)

(电动牵引、环卫、渣土车)
