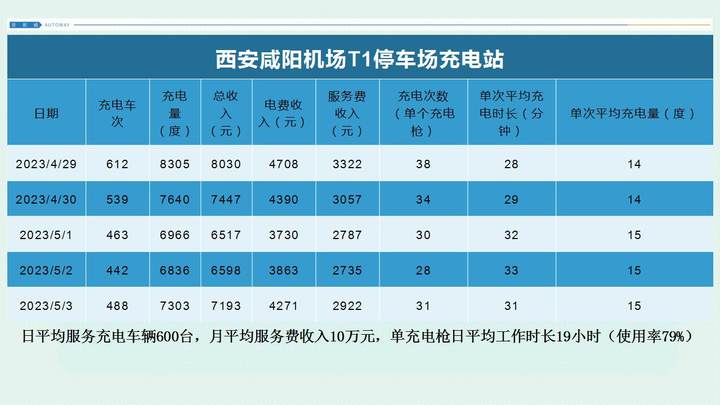

安和威电力科技股份有限公司提供的充电集在建成投运的三百多天来平均每天工作近19小时，日均服务充电车辆600台，月平均服务费收入10万元。

我司兆瓦级（960KW）充电集的结构参数

一、产品组成

       高压超级充电集由1套高压柜、1台高压整流变压器、3台充电集主机和8台双枪桩体构成。其中充电集主机由IGBT充电集功率柜、监控单元、冷却装置及壳体构成，功率为2*360kW+1*240kW，

系统方案图见下图1-1所示：

图1-1 系统方案图

（一）户外高压柜

       户外高压柜是由1台进线柜、1台计量柜及1台出线柜组成，高压柜采用模块化的设计方案，各种单元模块可自由组合，主母线额定电流为630A,高压柜基本技术参数见下表：

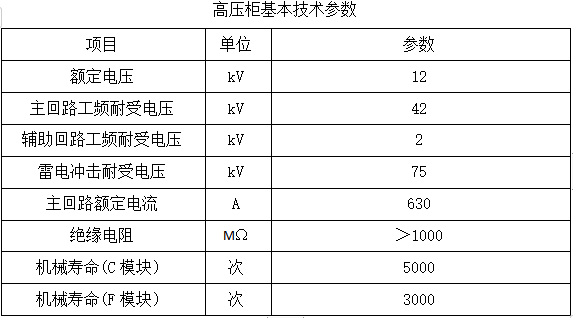

高压柜基本技术参数

       本工程计量方式为高供高计，在环网柜内设总计量，计量互感器由供电部门确认。电能表将电度量通过有线（或无线）通信方式上送到营销系统（或其他指定系统）进行处理。

（二）高压整流变压

       高压超级IGBT充电集多点终端之间的电气隔离，是通过高压隔离整流变压器多副边之间的隔离实现的。输入接10kV电网，通过整流变压器变成AC200V及AC400V。本次高压超级充电集由8台双枪终端桩，加上场站照明、空调及其他用电，因此要求整流变压器具有17组相互隔离的副边，即16组AC200V、1组AC400V组成，具体技术参数见下表：

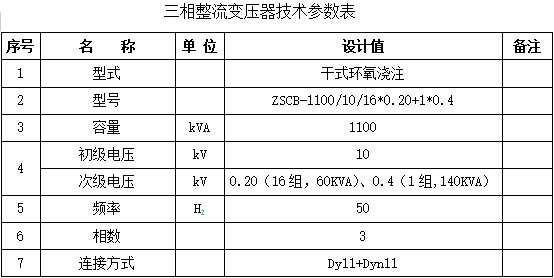

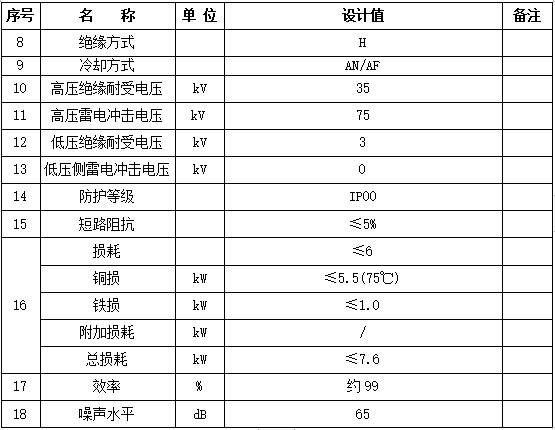

三相整流变压器技术参数表

（三）主机

1）充电集功率柜

       单套IGBT集电功率柜，由6组或4组60KW IGBT充电机单元组成，并通过功率分配单元，在监控单元控制下，自动适应多点终端客户的不同功率等级和充电模式需求，完成整个充电服务流程的充电系统，其中单台IGBT充电机原理示意图如图1-3：

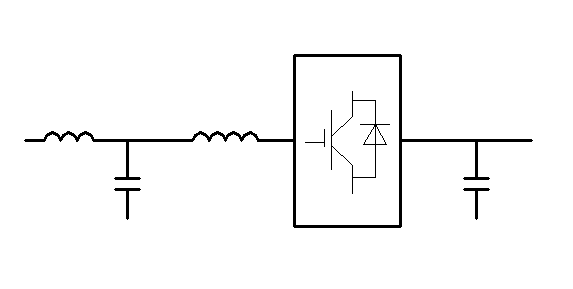

图1-3 IGBT充电单元逻辑示意图

2)监控单元：

        监控单元主要功能是调度充电集能量分配及计量，监控各功能单元的工作状态。

3）冷却装置：

        风冷。

4）壳体：

        外箱材料有冷板喷涂、不锈钢喷涂或复合板等。

（四）终端桩体

       高压超级充电集所配桩体由触摸式屏体、读卡器、通讯模块、充电枪（单枪模式）等组成。

       高压充电集所配桩体标配为“一桩双枪”，单枪电流均可达250A，另可实现相邻2枪并充功能，配置如图1-4所示。桩体尺寸：高*宽*深=1800*700*240mm。

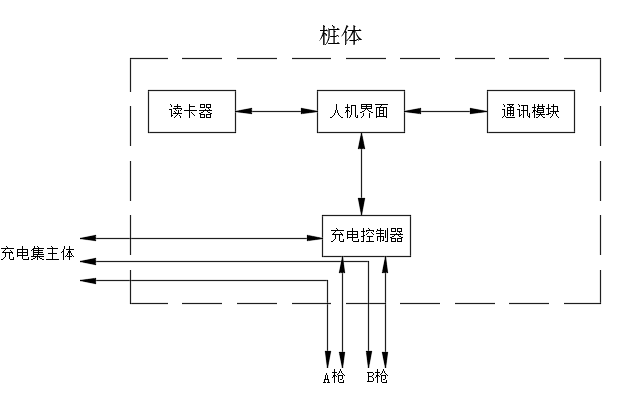

图1-4终端逻辑示意图

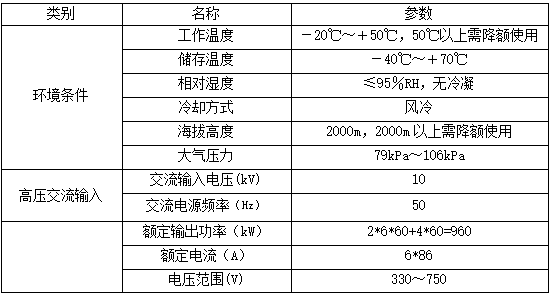

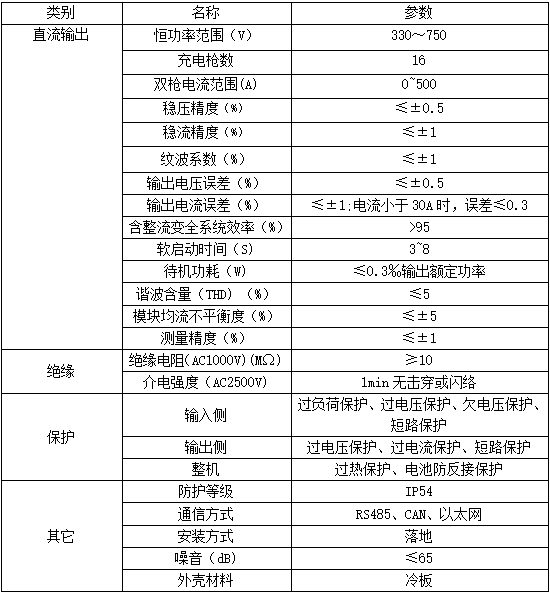

二、产品技术指标
